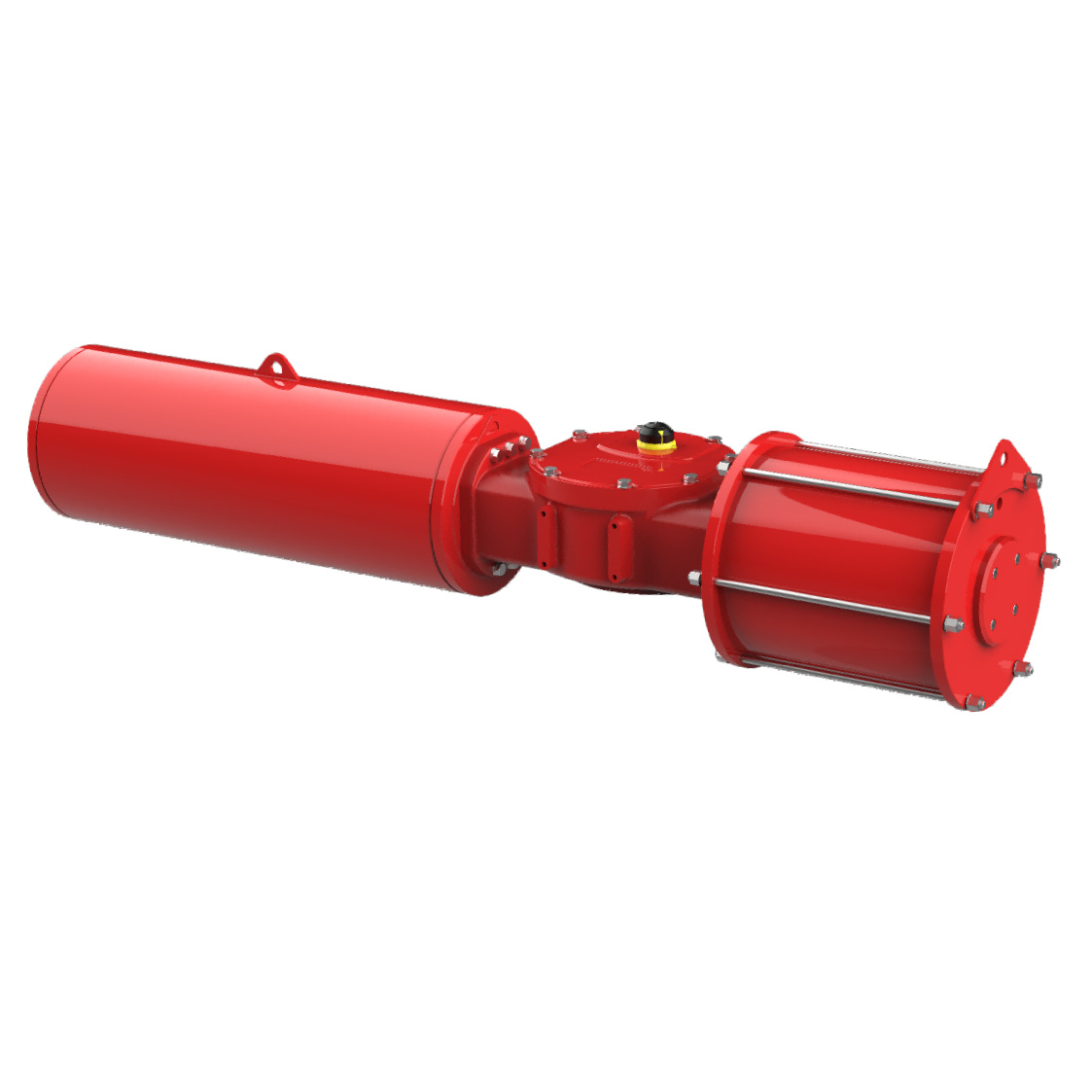

Atuador de jugo escocês de serviço pesado, é uma espécie de atuador pneumático de pistão angular, o design do atuador pneumático do tipo Yoke é delicado e compacto, sólido e durável, adequado para válvulas de esferas, válvulas de borboleta, válvulas de tampão e outras válvulas aplicáveis a 90 ° de ângulo de controle ou controle de regulamento.
1. Introdução do produto
Atuadores do Scotch Yoke automatizam principalmente as operações da válvula. Eles convertem movimento linear em movimento de rotação com eficiência. O mecanismo básico do jugo escocês consiste em um bloco deslizante que se move dentro de um garfo fixo. Essa interação entre o bloco deslizante e o jugo é crucial para a operação do atuador. À medida que o pistão se move, ele empurra o bloco deslizante ao longo do jugo, criando um movimento rotacional. Esse design permite a atuação suave e controlada.
2. Parâmetro do produto (especificação)
Modelo: série JHD
Torque de saída final da mola: 424N.M - 81421N.M
Estrutura: garfo escocês
Aplicação: válvula de esfera, válvula de borboleta, válvula de bujão e outras válvulas
Pressão de suprimento de ar: 3 - 8 bar
Material do cilindro: aço carbono
Material corporal central: ferro dúctil ou aço carbono
Controle da fonte do ar: através do ar comprimido filtrado, sem necessidade de lubrificar o óleo, o óleo deve se adequar à NBR sob condição lubrificada.
Temperatura ambiente aplicável:
Padrão -20 ℃ ~ 80 ℃
Baixa temperatura -40 ℃ ~ 80 ℃
Alta temperatura -15 ℃ ~ 150 ℃
Flange Standard: ISO 5211
Gire o golpe: 90 ° (+/- 5 °)
Vida de serviço: de acordo com EN 15714-3
3. Recursos de produto
Atuador pneumático de jugo escocês JHD2E0410YS tem as características abaixo:
● Estrutura: Tipo de retorno da mola de jugo escocês de serviço pesado.
● Baixo atrito, vida útil longa de acordo com a EN 15714-3.
● Aplicado a válvulas angulares, válvulas de esferas, válvulas de borboleta, válvulas de plugue e outras válvulas.
● Flange de montagem de acordo com a ISO 5211.
● Ferro dúctil de alta qualidade ou revestimento de superfície de aço carbono por pintura.
● Certificado obtido: ATEX, EAC, CE, SIL3, ISO9001: 2015 Certificado.
● Produtos de ponta, excelente qualidade e sistema de certificação completa.
● Todos os produtos da fábrica passam por um teste rigoroso, cada indivíduo é marcado com o código de rastreamento para identificação rápida e serviço de rastreamento completo.
● Modular funcional: modular pneumático, modular da mola, acionamento de moradia modular e etc., todos os módulos podem ser montados e substituídos entre si; Tornando o produto mais estável no desempenho e mais fácil de manter.

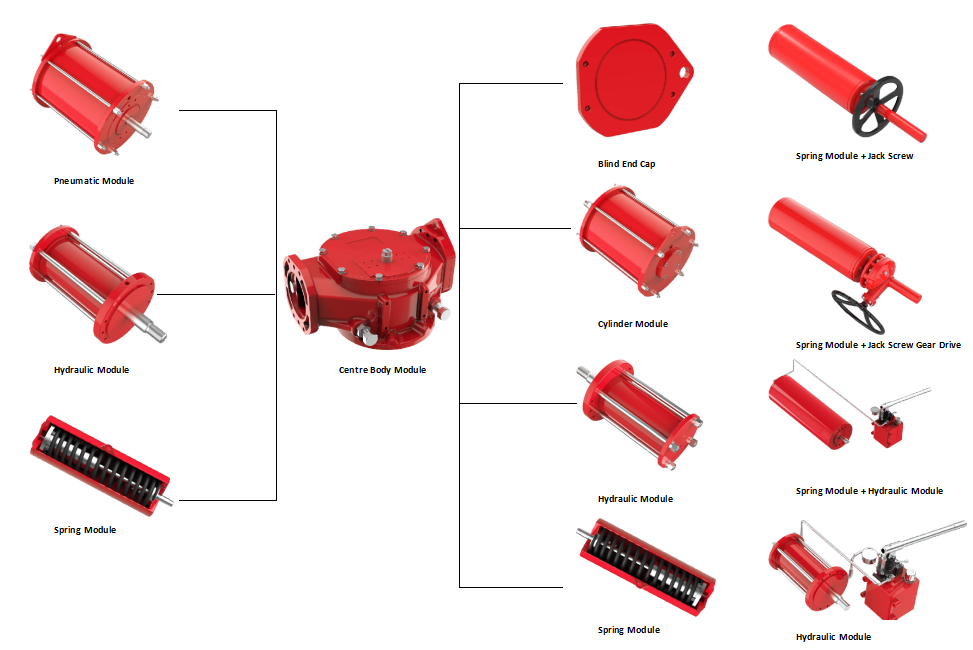

4. Opção do Module
Perguntas frequentes
P: Você é fabricante ou empresa comercial?
R: Somos um fabricante especializado em atuadores pneumáticos e operadores de equipamentos por mais de 20 anos, na província de Taizhou, Zhejiang, China.
P: Se eu estiver interessado no seu atuador de jugo escocês pesado, quando posso receber sua cotação?
R: Todas as suas perguntas serão respondidas dentro de 24 horas.
P: Você pode produzir de acordo com os próprios desenhos técnicos do cliente?
R: Sim, oferecemos serviço de personalização personalizado.
